概要

INGERSOLL-RAND社製の圧縮機は、優れた耐久性と吐出効率でお客様のニーズにお応えします。 TYPE-30 2段レシプロ空気圧縮機は､経費を安く抑え,かつ最高の運転性能を保持し､大変経済的です｡

標準仕様

1.個々に鋳造されたシリンダー

各シリンダーは個々に鋳造され、精密に穴あけして、狭い公差でホーニング加工され、クランクケースにボルトで取付けられています。万一シリンダーが破損した場合は全体のブロックでなく、一つのシリンダーのみ交換するだけです。巾の広いフィンのある個々のシリンダーは全周囲冷却され、熱分布を均一にします。

2.バランス・オーバーハング式クランクシャフト

強固なオーバーハング式クランクシャフトは余裕のあるサイズ、長寿命の重負荷用ボールベアリングで回転します。精密にバ ランスをとったクランクシャフトには高価なテーパローラベアリングが必要ありません。精密に研磨された交換可能なクランクピン・プッシングは破損した時、 クランクシャフトを保護します。

3.頑丈な一体形コネクティン グロッド

一体型コネクティングロッドはTYPE-30のオーバーハング式クランクシャフト設計によって製造されています。分割されたコネクティングロッドでないので、弛む可能性のあるボルトやナットが不要で、また調節する必要がありません。

4.ピストンの品質

精密なバランスのピストンは、低圧ではアルミニウム製、高圧では鋳鉄製で､スムーズな動きをします。

5.熱を除去するフィン式インタークーラー

フィン式銅製チューブは鋳鉄製よりも６倍効率良く放熱します。優れたクーラーで所要動力が減少し、長寿命で効率の良い圧縮機となります。

6.素早い動作のフィンガーバルブ

シンプルで信頼性のあるこのバルブは複数の部品からなるバルブより、熱発生とカーボン堆積を防ぐため大きな流路面積を持っています。（1.5馬力～10馬力圧縮機は標準です。）

7.効率の良い一体形バルブ

15～30馬力の圧縮機では効率の良いバルブが圧縮機の性能を向上しています。TYPE-30のカッティングエッジバルブ方式は最高の性能を得るために、効率の良い吸入フィンガーバルブと吐出同芯円リングバルブを採用しています。

8.遠心式アンローダ

負荷起動を防いで、モーターの停止又は焼損を可能な限り無くします。回転の機能として運転を自動的に停止する毎に圧縮機を無負荷にし、シリンダーから圧縮空気を逃がします。

9.はねかけ潤滑

シンプルで確実な潤滑方法で、コストも抑えます。油圧潤滑と違ってオイルポンプやそれに付随するフィルターも配管も必要ありません。

10.油面低下の保護

クランクケース内の油面が低下した時に油面低下スイッチが圧縮機を自動的に停止させます。一度停止すると潤滑油を補給するまでリセットされません。（15～30b馬力は標準・1.5～10馬力はオプション）

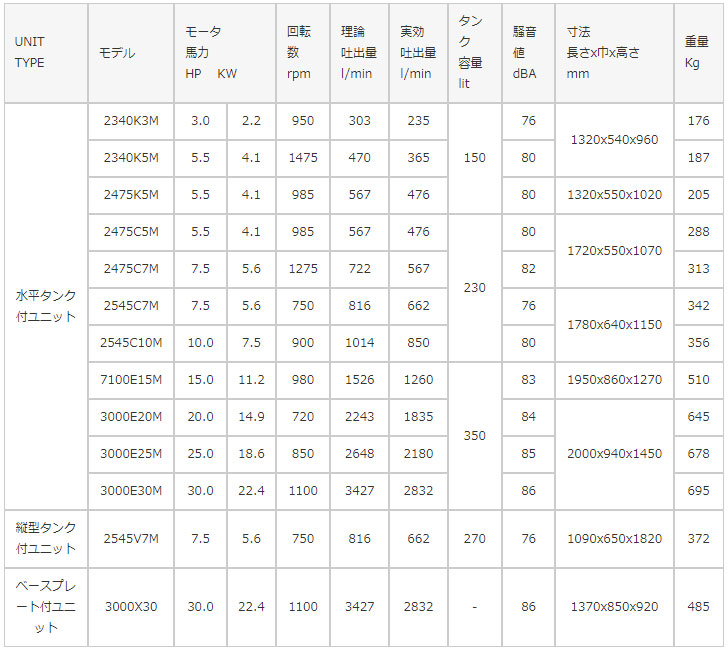

スペック
